CKSC低压串联电抗器

产品概述

      电容器在补偿容性无功率的时候，往往会受到谐波电流、合闸涌流及操作过电压的影响，造成电容损坏和功率因数降低，为此需要在电容器前端加装串联电抗器，用以抑制和吸收谐波、保护电容器，避免谐波电压电流及冲击电压电流影响，改善电能质量提高系统功率因数， 延长电容器使用寿命。

产品特点

      1.该电抗器分为三相和单相两种，均为铁心干式。

      2.铁芯采用优质冷轧硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗器运行低温升低噪音的性能。

      3.线圈采用优质绝缘导线，经专用机器绕制，具有平整度好，外型美观等优点。

      4.电抗器在装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经过预烘――真空浸漆――热烘固化――流程，使电抗器线圈与铁芯牢固成一体，大大减少了运行时温升及噪声，有效地提高了电抗器品质因数及减少谐波的效果。

      5.电抗器外形尺寸参考标准柜体尺寸设计，体积小、接线方便，大大地节约用户柜体成本投资。

性能参数

      1.可用于400V ～690V电力系统中。

      2.额定绝缘水平3KV/min;

      3.绝缘等级：H级，噪声≤30dB,过载能力≤1.35倍或工频加谐波合成电流方均根值为1.2倍电流内连续运行;

      4. 电抗器各部位的温升限值: 铁芯不超过65K;线圈温升不超过120℃ (电阻法)。

      5. 电抗值线性度: 在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95.

      6. 对于每相电抗值的偏差，不应超过三相平均电抗值的土2%。

      7. 电抗器通带有温度保护装置(常闭触点)，使用时接入控制回路，保护电抗器安全运行。

使用环境条件

      1.海拔高度不超过2000米。

      2.运行环境温度-25℃～+45℃,相对湿度不超过80%。

      3.周围无有害气体，无易燃易爆物品。

      4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

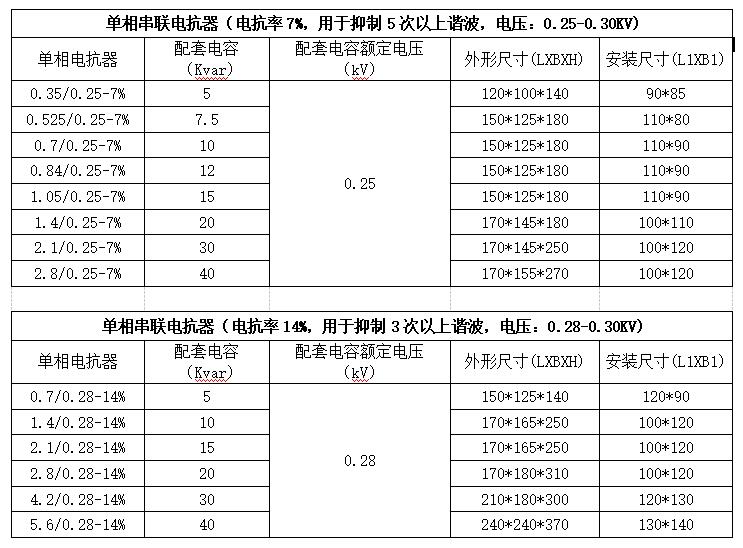

技术参数

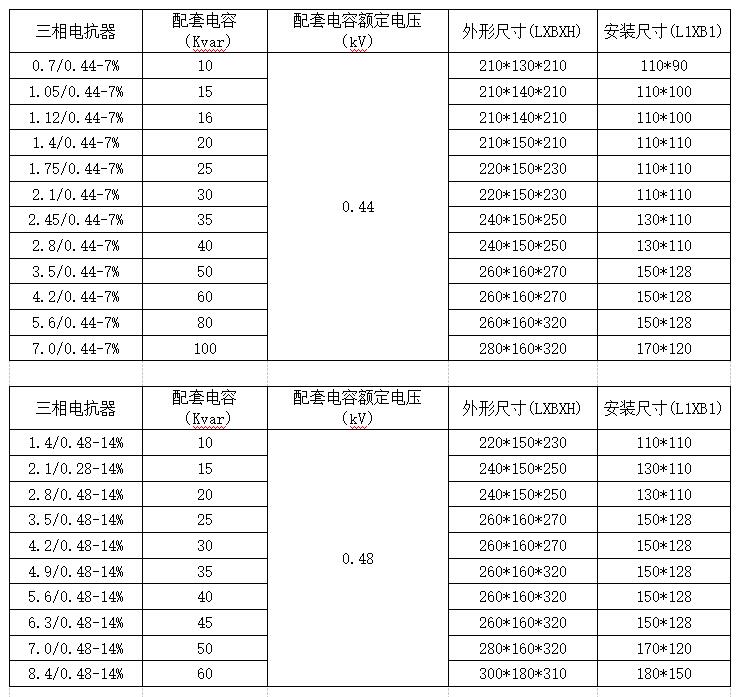

0.44kV、0.48kV老款三相电抗器尺寸

新款三相低压电抗器尺寸—铝
