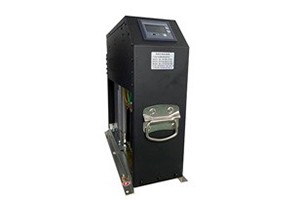

EDR-8K系列智能抗谐波电容器

一、概述

    EDR-8K系列智能抗谐波电容器是由智能测控单元、智能型过零投切继电器、智能 干式串联电抗器等组成一个独立完整的智能补偿单元。替代由智能无功控制器、熔 接触器）、热继电器、指示灯、低压电力电容器、干式串联电抗器及多种分散器件组装而成的自动无功补偿装置。 产品主要应用于谐波十分严重场合的无功补偿，能够可靠运行，不会产生谐振，对谐波无放大作用，并在一定程度 上有吸收消除谐波的功能。其中串接7%电抗器的产品使用于主要谐波为5次的电气环境，串接14%电抗器的产品使用于主 要谐波为3次的电气环境。

谐波对电力电容器的危害

    谐波电流一旦被电容器放大并迭加在电容的基波电流上,这将使流过电容器电流的有效值增加,电力电容器会由于谐 波电流引起附加绝缘介质损耗加大、温度升高，加快电容器绝缘老化，甚至引起过热使电容器损坏。此外，谐波电流被 放大引发的谐波电压增大一旦迭加在电容器的基波电压上，同样会使电容器电压有效值增大，并且电压峰值也会大增 加，造成电容器发生局部放电不能熄灭，这也是电容器损坏的一个主要原因。 由于电容器对谐波电流的放大作用，它不仅危害电容器本身，而且会危机电网中的其它电气设备，严重时会造成电 气设备损坏，甚至破坏电网的正常运行，因此，必须要解决好电容器对谐波电流的放大问题，加强谐波的抑制与防范。

二、功能特点

    1）一体化：将各种无功补偿器件集为一体，一台产品囊括了传统无功补偿柜体的全部功能器件。

    2）智能化：在高性能硬件的基础上，结合信号采集、无功补偿、联网通讯等先进成熟的软件应用，可实现精确补偿、 智能组网、故障自动排除报警等功能。

    3）简易化：一体化的设计，使接线更方便，安装更模块化，生产更简易化；智能化的软硬件结构，使得在现场使用时 无需另行参数设置（包括通讯参数等）就可全智能运行，智能组网功能可自动组网（多机系统中自动生成主机，可控制 其他副机），并具有灵活的重启复位再组网，故障退网等功能，这都使现场投运更简易化。完完全全实现了傻瓜模式。

    4）零投化：采用成熟的无功补偿控制技术与电容器复合投切技术，实现了无涌流过零投切的优点，大大提高了电气使 用寿命。

    5）多样化：可实现单机运行，多机运行模式，即连即用，系统自动判断组网状态，无需人工设置。也可根据需要，配 置外接参数显示器，或外接无功补偿控制器，或配电监测计量终端。

    6）小型化：采用紧凑的设计，最大的节省了空间，组成柜体后，在体积，成本，运输等方面可占据更大的优势。

    7）实时性：实时显示网络状况及电容器运行数据：包括无功功率、系统功率因数、电压、电流、电容器电流、谐波畸 变率、电容容量、电容器体内温度、电抗器温度、联机台数等。

    8）具有谐波保护、温度保护、过压保护、缺相保护、过电流过载保护、容量损耗报警、投切故障报警、通讯故障报警 等完善的保护功能，保证了智能电容在各种电网的安全运行。

三、技术参数

    使用模式

    单机模式

    多机组网模式

    外接主机组网模式

电气安全

    电气间隙与爬电距离、绝缘强度、安全防护、短路 强度、采样与控制电路防护均符合中华人民共和国 电力行业标注DL/T 842 -- 2003 《低压并联电容 器装置使用技术条件》中对应条款要求。

环境条件

    环境温度：-25～45℃

    相对湿度：40℃，20～90%

    海拔高度：≤2500m

   保护误差

    电压：≤0.5%

    电流：≤1.0%

    温度：±1℃（电容器）±3℃（电抗器）

    延时：±0.1s

电源条件

    额定电压：AC230V/400V

    电压偏差：-15%～+20%

    电压波形：正弦波，总畸变率不大于5%

    功率消耗：≤3VA

无功补偿参数

    电容器投切时间间隔：>60s

    单台无功容量：共补≤50kvar

                            分补≤30kvar

联机回路数与联机台数：

    无控制器：≤96回路（每相≤32回路） ≤32台

    有控制器：根据各个控制器规定数量

测量误差

    电压：≤0.5%（80～120%额定电压范围内）

    电流：≤1%（5%～20%额定电流范围内）

              ≤0.5%（20%～120%额定电流范围内）

    功率：≤1%

    功率因数：±0.01

    温度：±1℃

尺寸

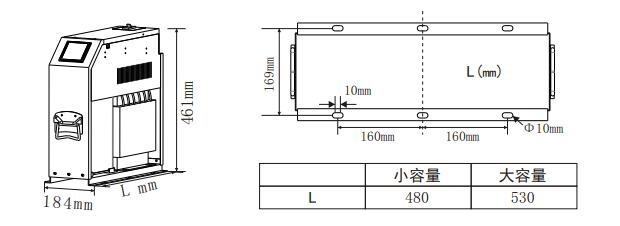

    外形尺寸：184mm×461mm×L（L见产品选型表）

    安装尺寸：长度L不同，安装尺寸也不同

四、外形与尺寸

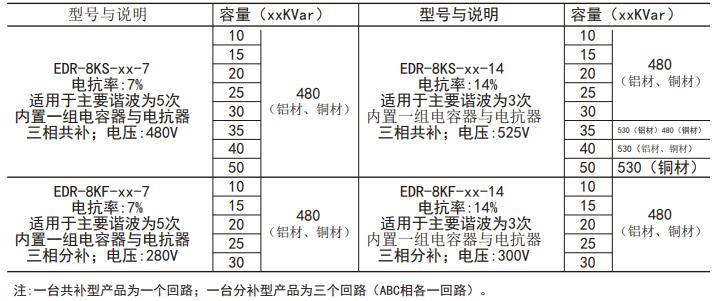

五、产品选型

设计举例：

    （1）主要谐波为5次，需要补偿350KVar的共补容量，要求总回路数为15回路，外接控制器。

    产品选型：选择EDR8KS-xx-7型产品，参考容量搭配可为：2台10KVar，4台15KVar，9台30KVar。 因全部为共补，只需配备一个CT-1型二次电流互感器。另外接选配共补型控制器。通讯线缆根据 柜体安装大小配置。

    （2）主要谐波为3次，需要补偿350KVar的共补容量与50KVar分补容量，要求回路数为24回路，外 接控制器。

    产品选型：共补选择EDR-8KS-xx-14型产品，参考容量搭配可与上面搭配相同；分补选择 EDR-8KF-xx-14型产品，参考容量搭配可为：10KVar，15KVar，25KVar各1台，三相分补共为9回 路。因系统有分补，必须配备一个CT-3型二次电流互感器。另外接选配分补型控制器。 通讯线缆根据柜体安装大小配置。

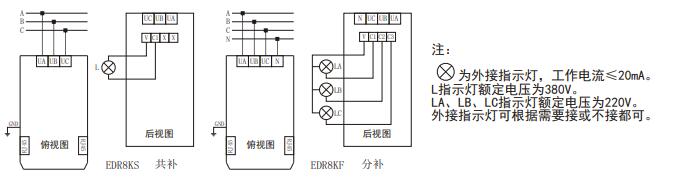

六、产品安装接线图

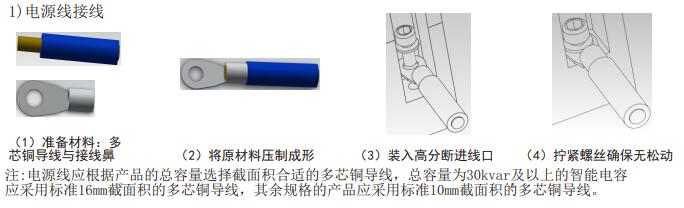

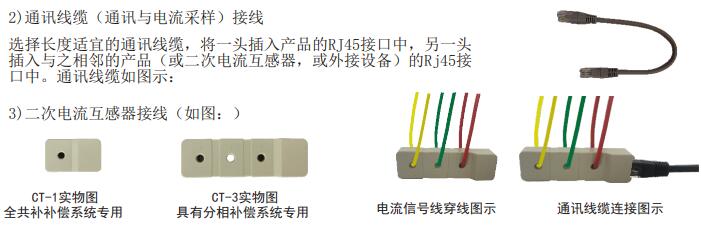

七、电气接线说明

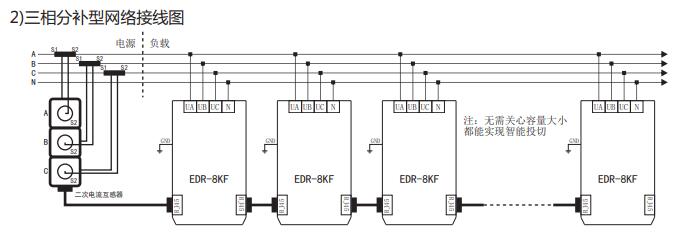

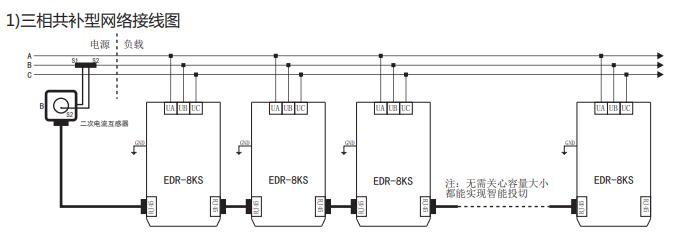

八、组网接线图
