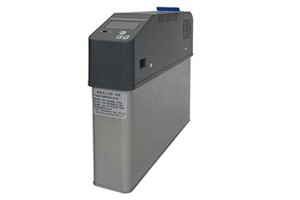

EDR-8C系列智能电力电容一体机

一、概述

    EDR-8C系列智能电力电容一体机（以下都简称智能电容），是本公司研发并拥有自主产权的新一代无功补偿装置，它主要由低压电力电容器（一台S型内包含2组共补电容器组，F型内包含1组或2组分补电容器组，H型内包含1组分补电容器组和1组共补电容器组），智能测控单元模块，过零投切电路，线路保护单元等集成一体化组成。

     智能电容是传统无功补偿装置与先进的微电子技术相结合的产物，是代表智能电网时代的革命性的高新技术产品，它适用于各种无明显谐波的用电场合的无功功率自动补偿。高智能化的设计，将使安装更简易，运行更安全，维护更

简便。

二、功能特点

    1）一体化：将各种无功补偿器件集成为一体，一台产品就囊括了传统无功补偿柜体的全部功能器件。

    2）智能化：在高性能硬件的基础上，结合信号采集、无功补偿、联网通讯等先进成熟的软件应用，可实现精确补偿、智能组网、故障自动排除报警等功能。

    3）简易化：一体化的设计，使接线更方便，安装更模块化，生产更简易化；智能化的软硬件结构，使得在现场使用时无需另行参数设置（包括通讯参数等）就可全智能运行，智能组网功能可自动组网（多机系统中自动生成主机，可控制其他副机），并具有灵活的重启复位再组网，故障退网等功能，这都使现场投运更简易化。完完全全实现了傻瓜模式。

    4）零投化：采用成熟的无功补偿控制技术与电容器过零投切技术，实现了无涌流过零投切的优点，大大提高了电气使用寿命。

    5）多样化：可实现单机运行，多机运行模式，即连即用，系统自动判断组网状态，无需人工设置。也可根据需要，配置外接参数显示器，或外接无功补偿控制器，或配电监测计量终端。

    6）小型化：采用紧凑的设计，最大的节省了空间，组成柜体后，在体积，成本，运输等方面可占据更大的优势。

三、技术参数

    使用模式

    单机模式

    多机组网模式

    外接主机组网模式

测量误差

    测量误差 电压：≤0.5%（80～120%额定电压范围内）

    电流：≤1%（5%～20%额定电流范围内）

              ≤0.5%（20%～120%额定电流范围内）

    功率：≤1%

    功率因数：±0.01

    温度：±2℃

环境条件

    环境温度：-25～45℃

    相对湿度：40℃，20～90%

    海拔高度：≤2500m

保护误差

    电压：≤0.5%

    电流：≤1.0%

    温度：±2℃

    延时：±0.1s

    最小工作电流(敏感度):100mA

电源条件

    额定电压：AC230V/400V

    电压偏差：-15%～+20%

    电压波形：正弦波，总畸变率不大于5%

    功率消耗：≤3VA

无功补偿参数

    电容器投切时间间隔：>60s

    单台无功容量：共补≤(20+20)kvar

           分补≤30kvar

           双分补≤(15+15)kvar

           混合补≤(20+20)kvar

    联机回路数：

           无控制器：≤96回路（每相≤32回路）

           有控制器：根据各个控制器规定回路 联机台数：

           无控制器：≤32台

           有控制器：根据各个控制器规定台数

电气安全

    电气间隙与爬电距离、绝缘强度、安全防护、短路 强度、采样与控制电路防护均符合中华人民共和国 电力行业标注DL/T 842 -- 2003 《低压并联电容 器装置使用技术条件》中对应条款要求。

尺寸

    外形尺寸：388mm×80mm

    高度随容量不同而不同（见产品选型表）

    安装尺寸：367mm×49.5mm

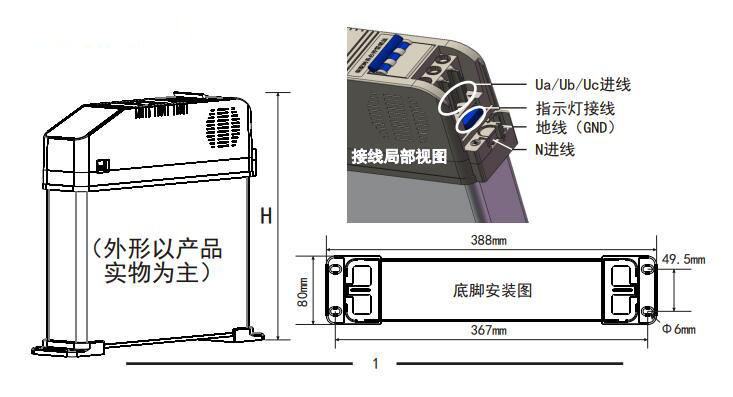

四、外形与尺寸

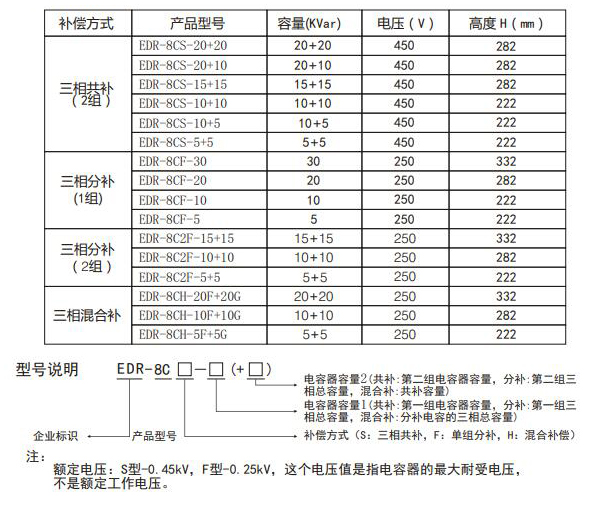

五、产品选型

六、产品安装接线图

七、电气接线说明

    1)电源线接线

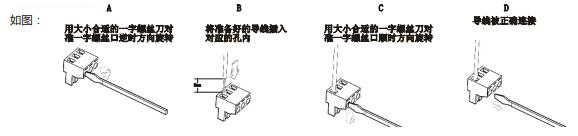

    电源线应根据产品的总容量选择截面积合适的多芯铜导线，总容量为30kvar及以上的智能电容应采用标准 2 2 16mm截面积的多芯铜导线，其余规格的产品应采用标准10mm截面积的多芯铜导线。电源线的线头制作如 下图所示。接电源线时必须拧紧螺丝，否则将造成该处过度发热，损坏产品。

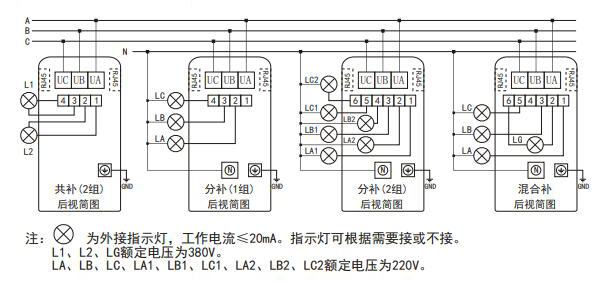

    2)外接指示灯接线

     3)通讯线缆（通讯与电流采样）接线

    选择长度适宜的通讯线缆，将一头插入智能电容产品的RJ45接口中，另一头插入与之相邻的智能电容产品 （或二次电流互感器，或外接设备）的RJ45接口中。通讯线缆如图示：

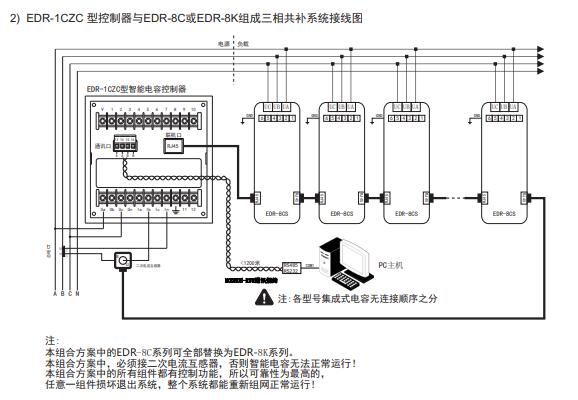

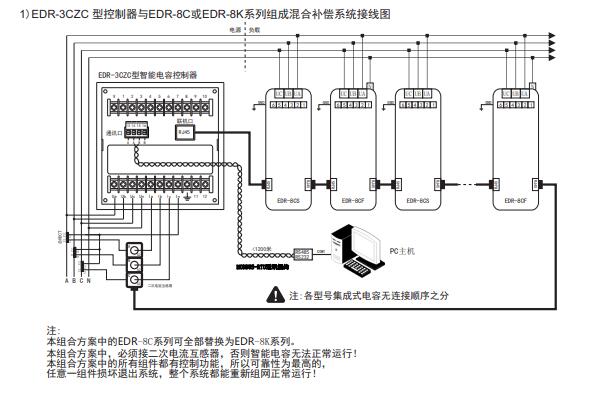

八、组网接线图
