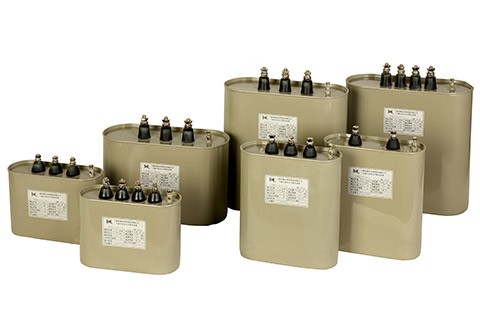

产品概述

     低压自愈式并联电容器采用耐高温优质金属化聚丙烯薄膜为原料,引进国外先进技术设备生产加工,适用于常规的就地补偿和集中自动补偿。能够减少无功功耗,提高功率因数,改善电压质量,降低线路损耗,是国家大力推荐的节能产品。

使用条件:

      1. 通电时的剩余电压:不超过额定电压的10%

      2. 海拔:不超过2000 m。

      3. 环境空气温度  电容器按温度类别分类表示.  如 -25/B  其中数字 -25表示电容器可以运行的最低环境空气温度℃,字母 B 表示温度变化范围的上限为45℃。A为40℃、 C为50℃、 D为55℃。 订货未特别说明时,温度类别按 -25/B

产品特点

  1. 该产品分为:单相,三相 △, 三相Yn。

       2. 采用椭圆型防锈马口铁罐封装

       3. 内置压力分离装置及放电电阻,安全可靠。

技术参数

       1. 额定电压: 0.25kV、0.28kV、0.4kV、0.44kV、0.48kv、0.525kV、0.69kv
       2.额定大容量: 1~100kvar。
       3.电容量容差:-5% ~  +10%
       4.损耗角正切: tgδ≦<0.05%< span="">
       5. 极间耐压: 2.15倍额定电压5秒,无永久性击穿或闪络。
       6.绝缘水平:极加电压3kV,历时10秒击穿或闪络。
       7.最高允许电压: 1.1倍电压时,每24小时中不超过8小时; 1.15倍电  时,每24小时不超过30分钟; 1.2倍电压时,不超过5分钟(持续) ;1.3倍电压
时,不超过1分钟(持续)。
       8.最大允许电流: 允许不超过1.3倍额定电流下运行,考虑到过电压、电容正
偏差及谐波的影响,过电流不超过1.43倍额定电流。
       9.放电器件: 内置放电电阻,电容器切断电源后放电3分钟降压至50V以下。

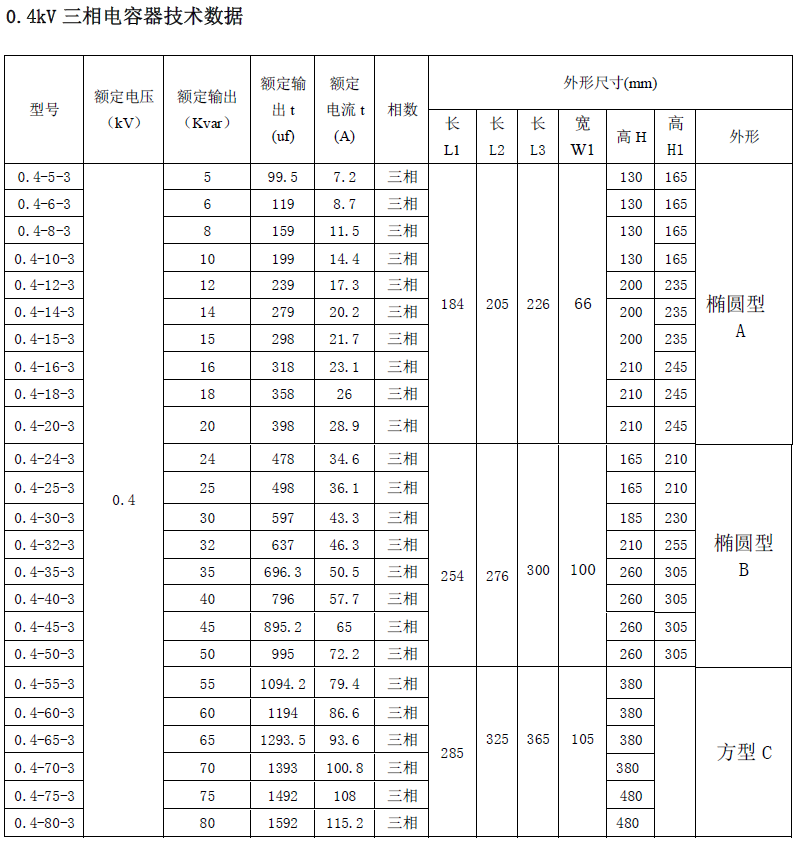

0.4Kv老款三相电容器

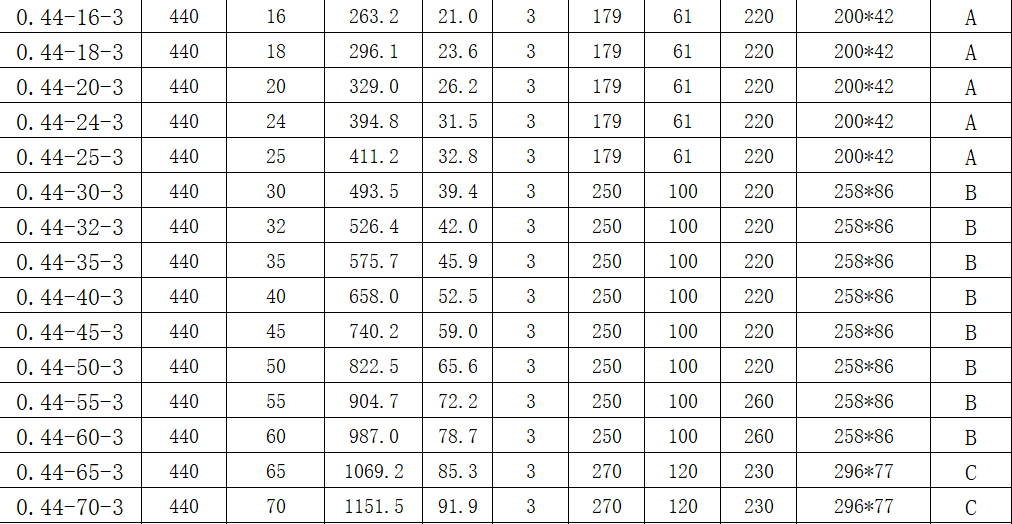

0.44kV新款三相电容器技术数据

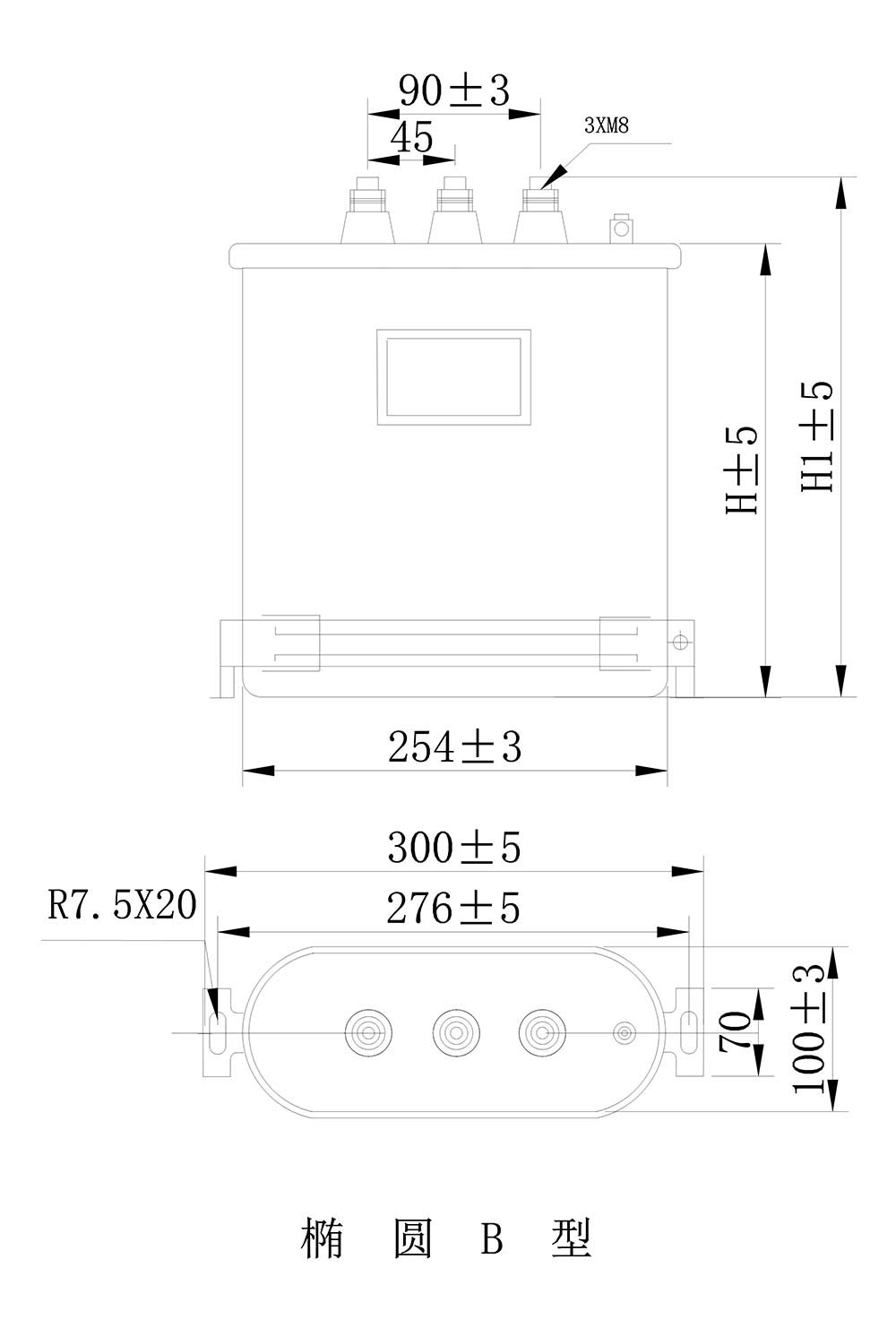

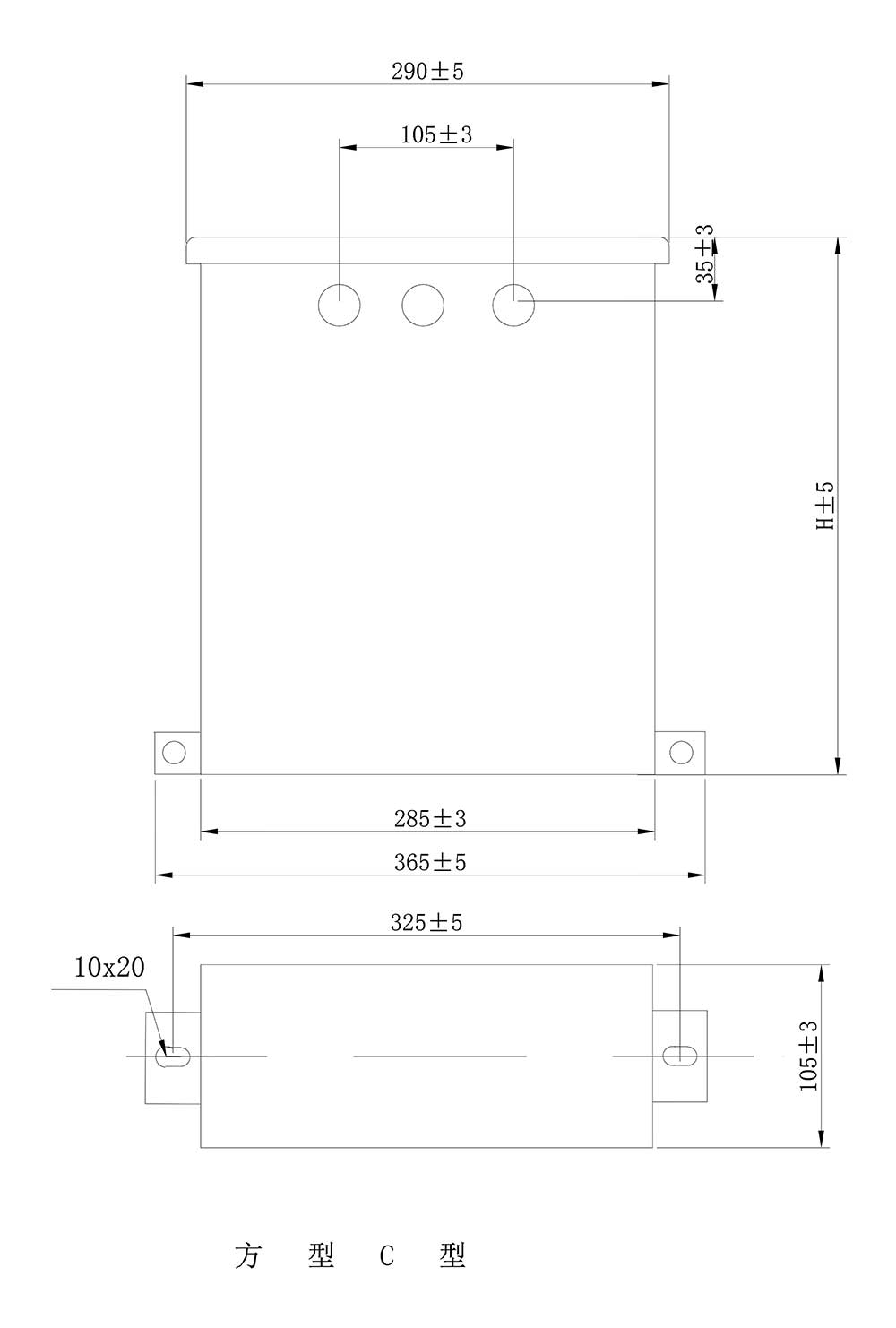

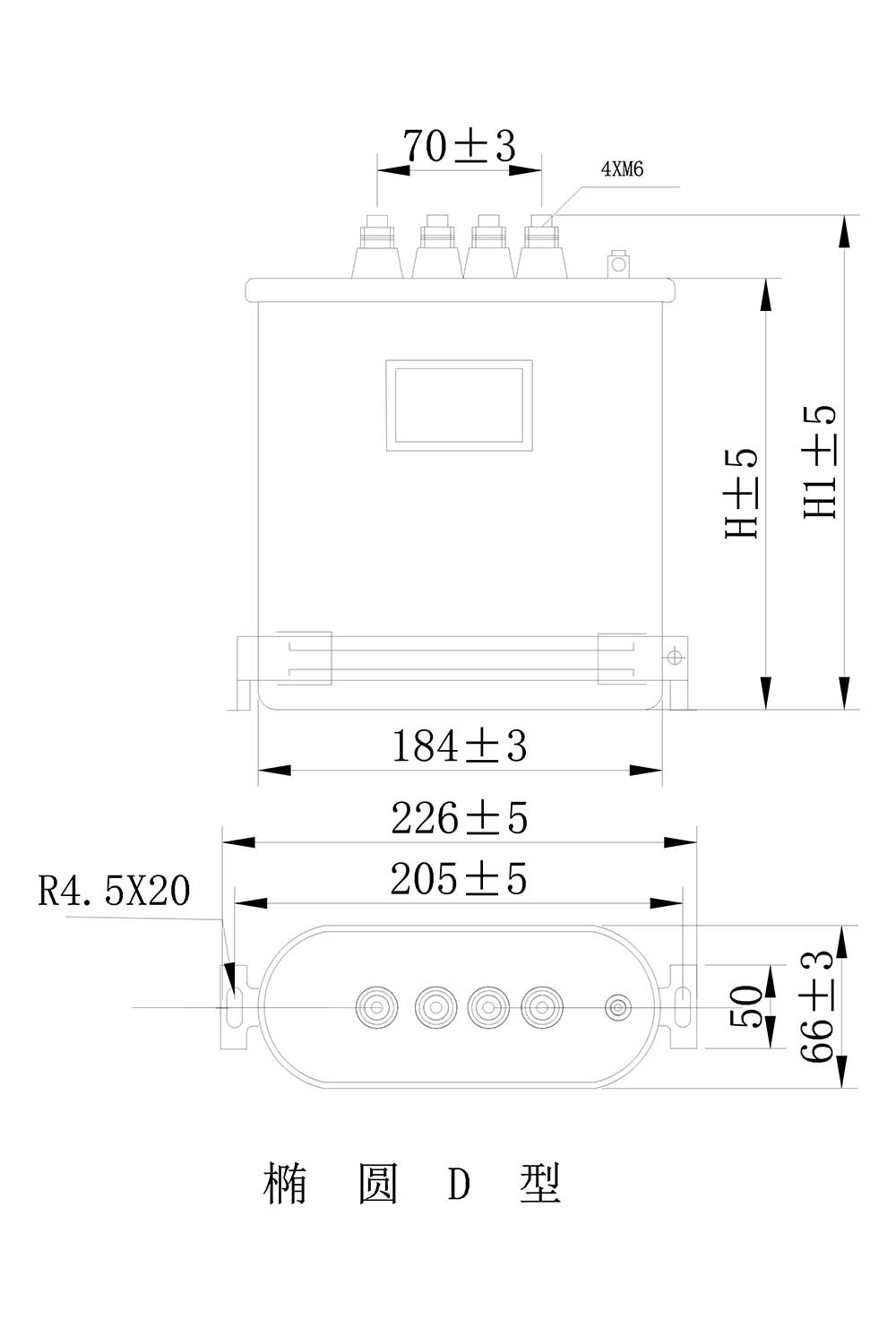

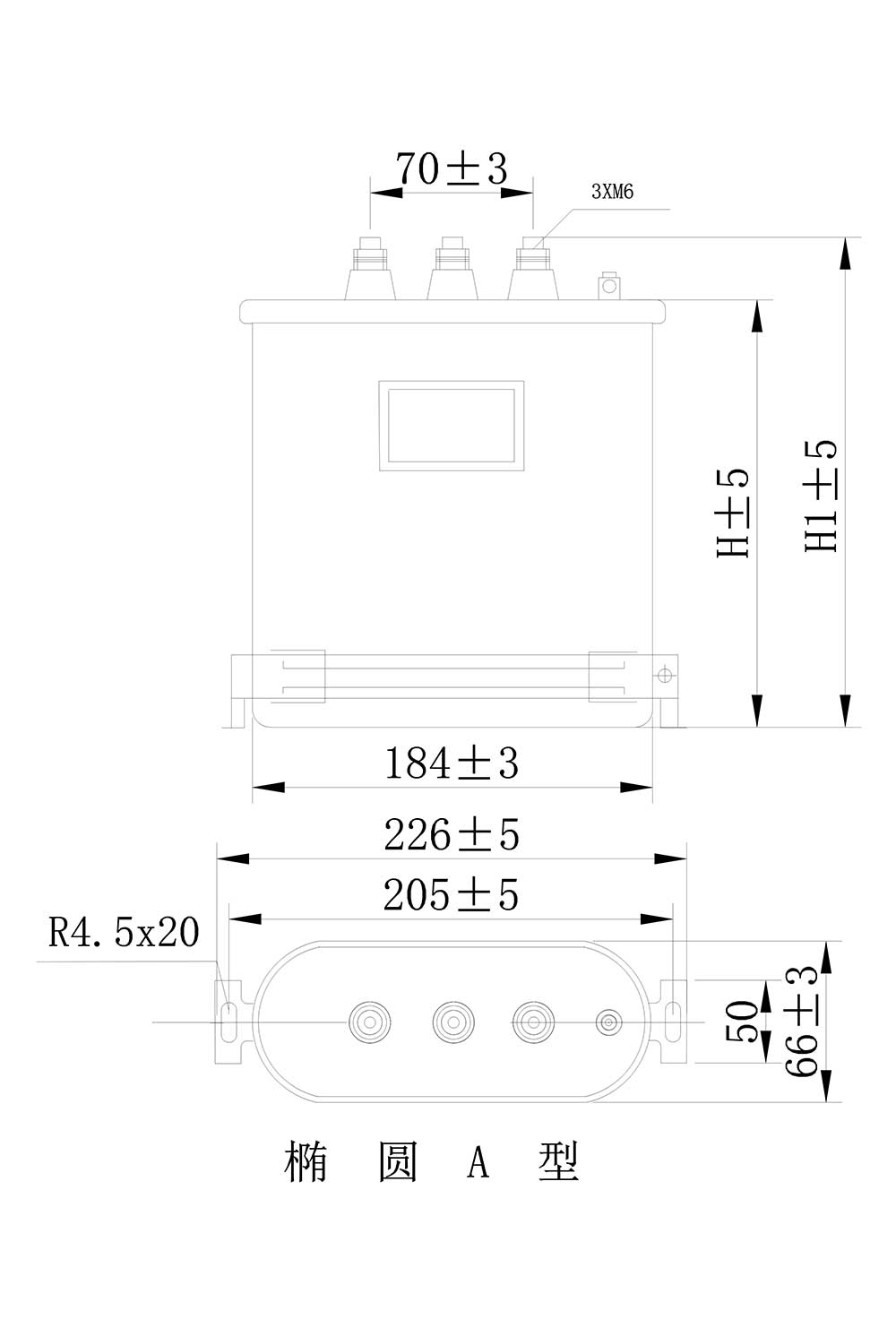

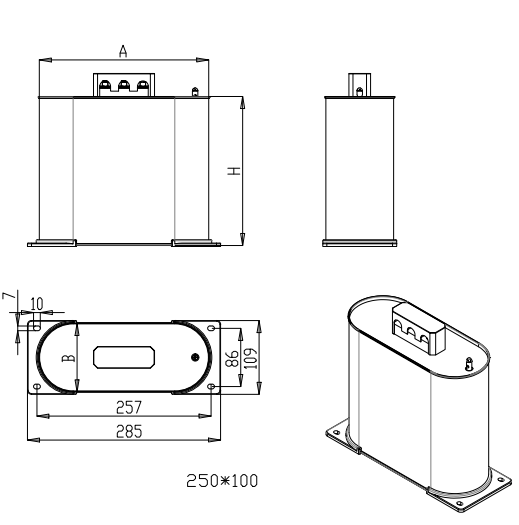

老款尺寸图

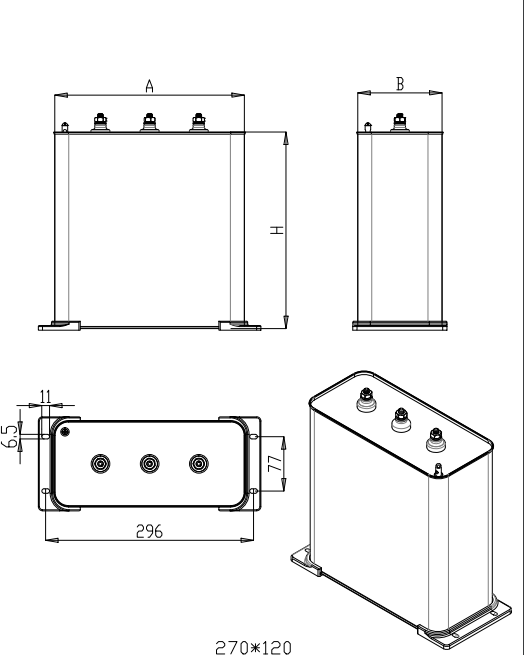

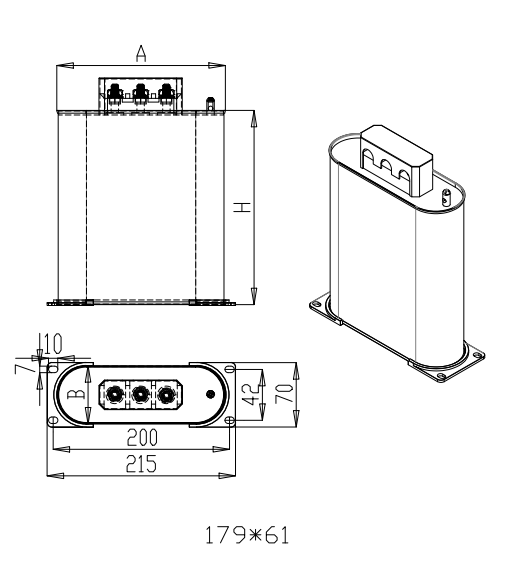

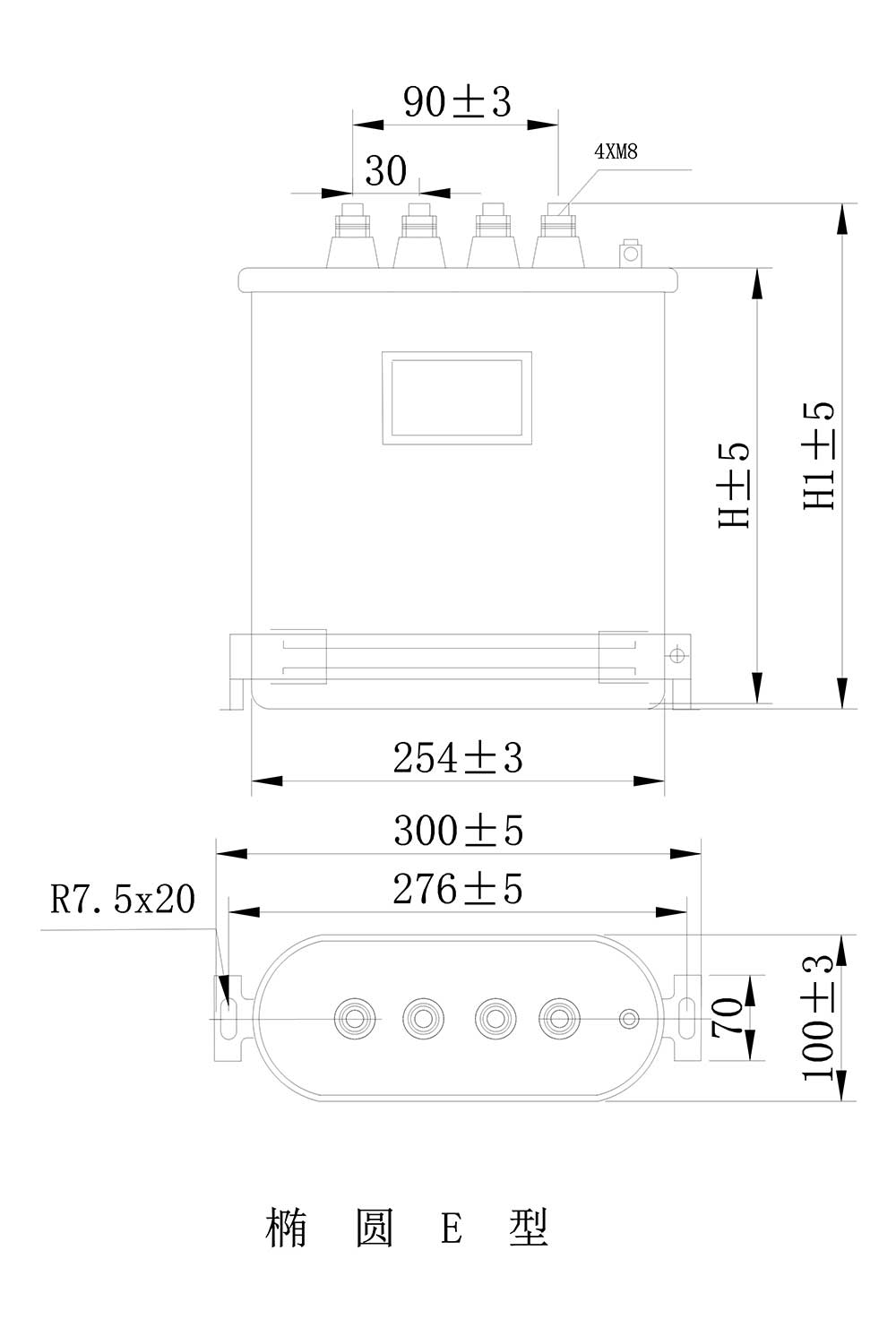

新款尺寸图


-
