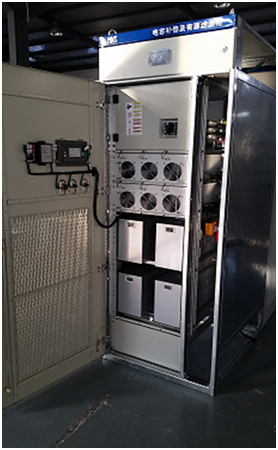

混合式无功补偿装置(EDHSVG)

      混合式无功补偿装置（HSVG）是由晶闸管投切电容器TSC和有源滤波器APF有机组合在一起的可快速、连续光滑调节电力系统无功功率的新型装置。

产品型号:

注：

      滤波模块单个50A或者100A，不可混用，范围选取50-200A；

      补偿部分：非模块化容量选取200Kvar-400KVar；

      模块化容量选取260Kvar-460Kvar；

      接线方式：默认4L为三相四线，三相三线为3L

EDHSVG性能特点：

      输出的无功功率可在整机容量范围内连续调节；

      功率因数可达到全程为1（总补偿容量足够的情况下）；

      APF支路可以双向输出无功功率；

      TSC支路采用的是零电压投切技术，投入时无涌流；

      装置动态响应时间为20ms；

      采用多重软、硬件抗干扰措施，有源部分采用光纤通讯，无源部分采用光电隔离触发技术，抗干扰能力强；

      具有自检功能和过压保护、过流保护等多种硬件保护功能，确保设备的稳定可靠运行；

      自动检测系统电压、电流、有功、无功等电网的电能质量参数，以及补偿前、补偿后的系统功率因数；

      数字化控制和参数设置：采用7英寸触摸屏，可中英文切换显示，具有电能质量参数、波形显示、谐波含量显示及事件记录等功能。

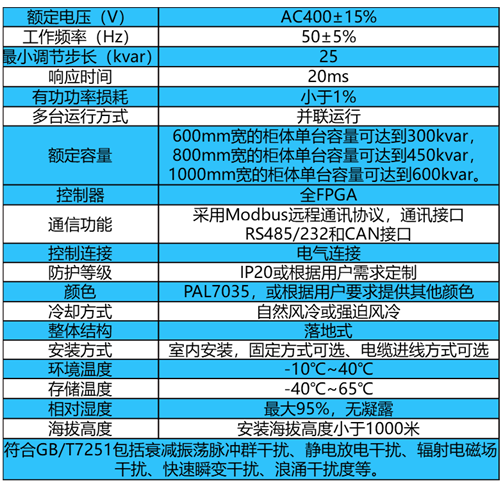

EDHSVG技术参数:

EDHSVG装置构成:

      动态无功补偿控制器

            采用全FPGA实时运算系统的无功功率，并下发给TSC及APF支路指令;

            晶闸管投切TSC支路

            以晶闸管作为电子开关投切的电抗电容器组;

            投切开关的触发板接受控制器的指令，控制晶闸管通断，从而控制TSC支路的投切;

      有源滤波器APF支路

             基于有源逆变实现光滑连续输出无功的关键部件;

             由APF控制器、IGBT功率器件、驱动器、输出电抗器等组成;

             接收控制器的指令，通过驱动器控制IGBT功率器件，产生所需的细调的无功功率;

      显示单元

             作为整机的监测终端，采用7英寸触摸屏;

             可以设定各种参数、显示各种实时信息及事件记录。

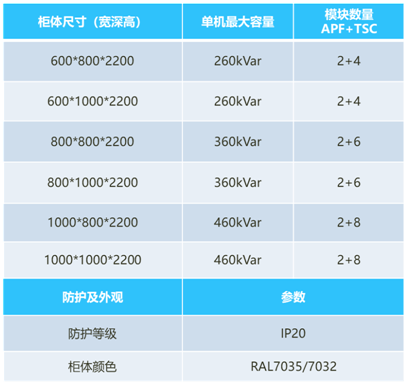

EDHSVG规格表

最多可控制4路APF模块，18路TSC模块
