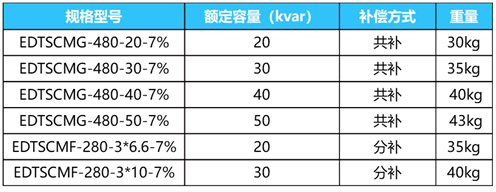

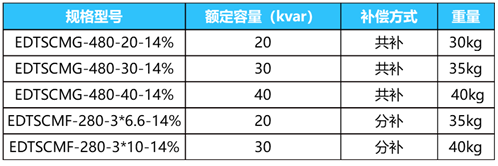

动态无功补偿装置(Thyristor Switched Capacitor,简称TSC)是以 △型或Y型低压电力电容器为主体,实现低压无功补偿功能。准确的过零投切、完善的保护、联机机制、高精度信号测量,使其能够可靠的工作。主要应用于谐波十分严重的场合的无功补偿,能够可靠运行,不会产生谐振,对谐波无放大作用,并在一定程度上有吸收消除谐波的功能。其中串接7%电抗器的产品使用于抑制主要谐波为5次以上的电气环境,串接14%电抗器的产品使用于抑制主要谐波为3次以上的电气环境。

TSC性能特点:

       采用的零电压投切技术,投入时无涌流,提高电容运行利用率,延长电容使用寿命,有效保护装置;

       装置动态响应时间为≤20ms;

       采用多重软、硬件抗干扰措施,采用光电隔离触发技术,抗干扰能力强;

具有自检、过欠压保护、过流保护等多种硬件保护功能,确保设备的稳定可靠运行;

       自动检测系统电压、电流、有功、无功等电网的电能质量参数,以及补偿前、补偿后的系统功率因数,并具备断电记忆功能;

       利用通讯口RS485能够与上位机连接,实现远程传输,自动化程度高。

       成本低,经济优势明显

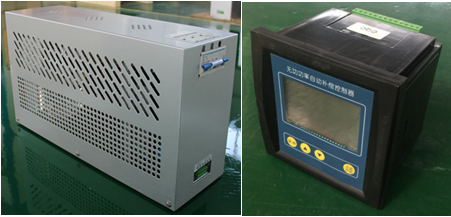

TSC模块TSC控制器

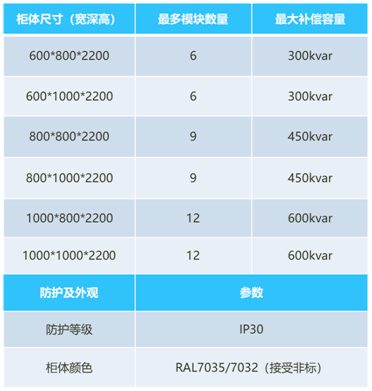

单模块尺寸

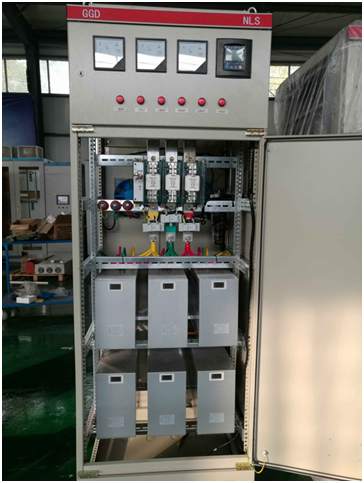

TSC模块化整柜
