低压无功补偿类(EDSVG)

静止无功发生器(EDSVG)

      静止无功发生器（Static Var Generator,简称SVG）是柔性交流输电技术的主要装置之一，属于并联型无功补偿装置。它能够发出或吸收无功功率，并且输出可以变化以控制电力系统中的特定参数。在配电网中，将小容量的SVG安装在某些特殊负荷（如电弧炉、地铁等冲击性和整流性负荷等）附近，可以显著地改善负荷与公共电网连接点处的电能质量，主要功能是提高功率因数、克服三相不平衡，消除电压闪变和电压波动等。

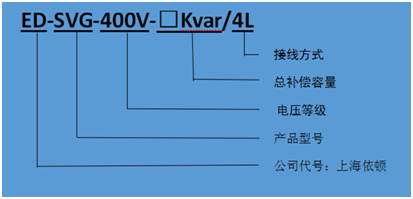

产品型号：

注：单模块100Kvar，单柜容量选取100-500Kvar；

      单模块200Kvar，单柜容量选取200-600Kvar；

      接线方式：默认4L为三相四线，三相三线为3L

EDSVG功能介绍

      卓越的无功补偿效果

      可补偿感性无功，也可补偿容性无功，装置可以在两者之间连续调节

      提高功率因数到1，满足系统负荷变化时的动态无功补偿要求

      具有滤波功能，可有效滤除2-13次谐波

      具有三相不平衡补偿功能

      稳定快速的补偿性能

      实时补偿，全响应时间小于等于10ms

      动态响应时间小于200us

      补偿容量等于安装容量，不受系统电压跌落影响

      全数字化控制，采用先进的基于瞬时无功理论的控制算法，实时精确地补偿系统中的无功电流

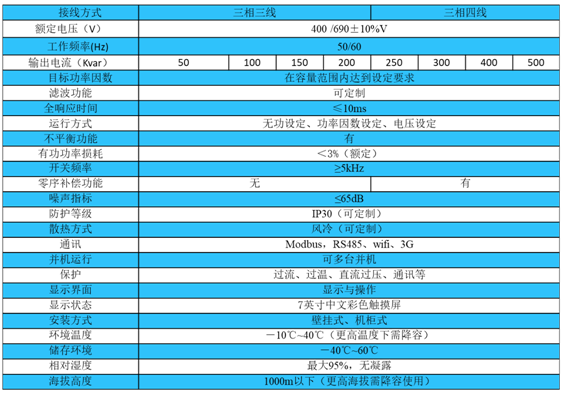

EDSVG技术参数

EDSVG性能介绍

     •强大的保护功能保证系统安全可靠运行

      装置运行时被控制为电流源，不存在与系统发生谐振的问题

      具有过流、过压、欠压、过温等多种保护功能

     •友好的人机界面，采用高清7英寸中文彩色触摸屏，屏幕实时显示系统

       和装置运行参数，具有故障报警及追忆功能

     •模块化设计提升产品品质

       功率电路和控制电路采用模块化设计，在实现标准化生产的同时提高了

       使用中的可靠性和可维修性，极大方便了系统安装

       高可靠性并机方式可以实现装置并联，提供多种容量需求

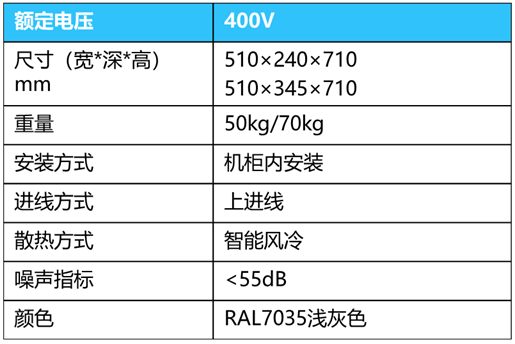

EDSVG模块

      50/75kvar SVG模块100kvar SVG模块

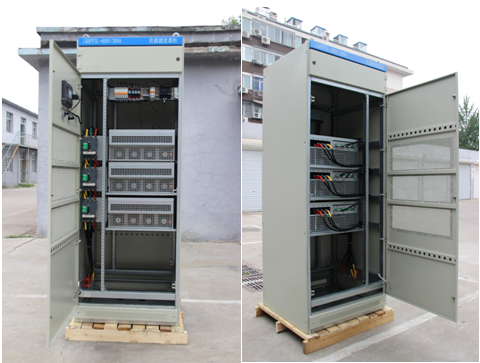

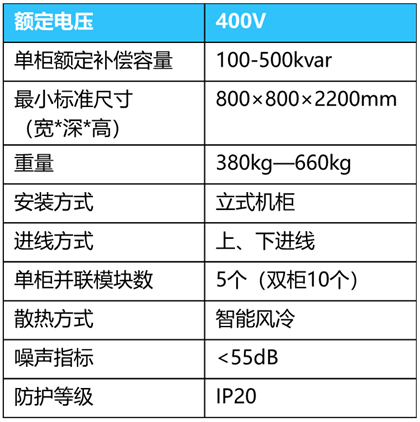

EDSVG整机

正面 反面

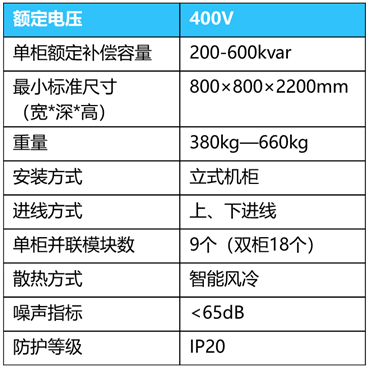

400V大功率EDSVG

单相模块，三个一组
