MKED系列低压并联电容器

产品概述

MKED系列低压并联自愈式电容器采用耐高温优质金属化聚丙烯薄膜为原料，引进国外先进技术设备生产加工，适用于常规的就地补偿和集中自动补偿。能够减少无功功耗，提高功率因数，改善电压质量，降低线路损耗，是国家大力推荐的节能产品。

使用环境条件

1.海拔高度不超过2000米。

2.运行环境温度-25℃ ~ +80℃相对湿度不超过90%。

3.电容器从电源切除后一定要保证电容器剩余电压降至10%额定电压才允许再投放;通常情况这个时间约200秒，所有控制器要选用带有切除后再投入有强迫延时的控制器，对于采用等电位投切控制器的可以不受此限。

产品特点

1.该产品分为三相、单相两种，三相电容器内部均为△接法。

2.采用圆柱型铝罐封装

3.内置压力分离装置及放电电阻，安全可靠。

4.顶部有防触电接线端子；底部为M12或M16安装及接地螺栓。

技术参数

1. 额定电压: 0.25kV、0.28kV、0.4kV、0.44kV、0.525kV等。

2.电容量容差:-5% ～ 10%

3.损耗角正切: tgδ≦<0.05%< p="">

4. 极间耐压: 2.15倍额定电压5秒，无永久性击穿或闪络。

5.绝缘水平: 极壳加电压至3kV，历时10秒无击穿或闪络。

6.最高允许电压: 1.1倍电压时，每24小时中不超过8小时; 1.15倍电压时，每24小时不超过30分钟; 1.2倍电压时，不超过5分钟(持续) ;1.3倍电压时，不超过1分钟(持续)。

7.最大允许电流: 允许不超过1.3倍额定电流下运行，考虑到过电压、电容正偏差及谐波的影响，过电流不超过1.43倍额定电流。

8.放电器件: 内置放电电阻，电容器切断电源后放电3分钟降压至50V以下。

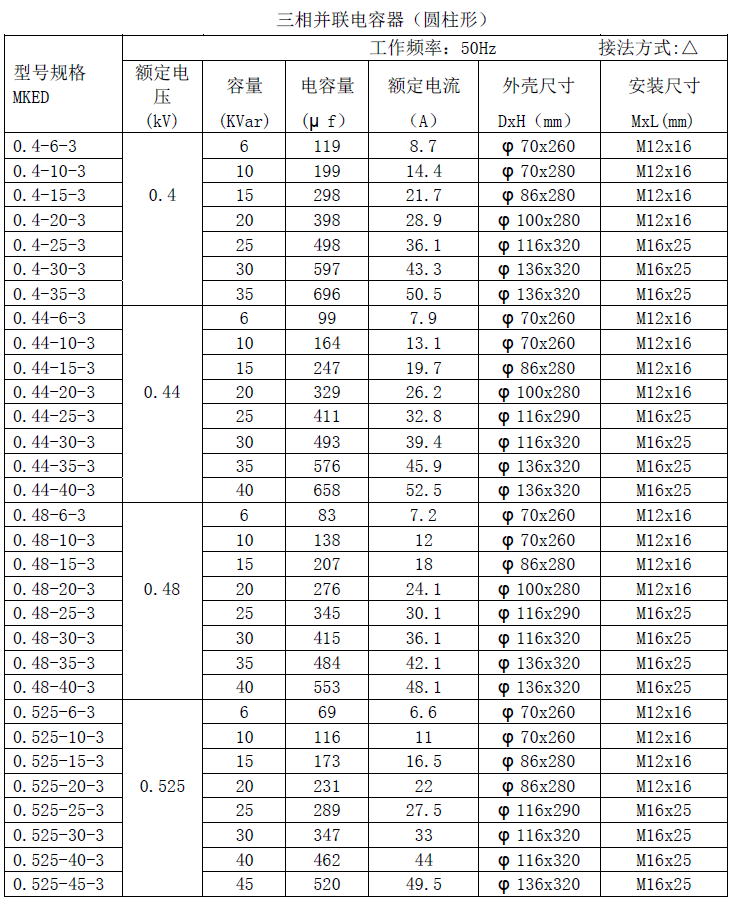

老款三相并联电容器

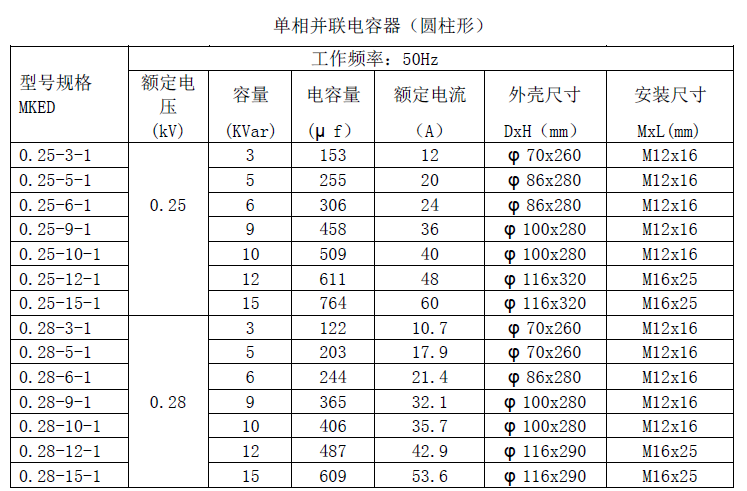

老款单相并联电容器

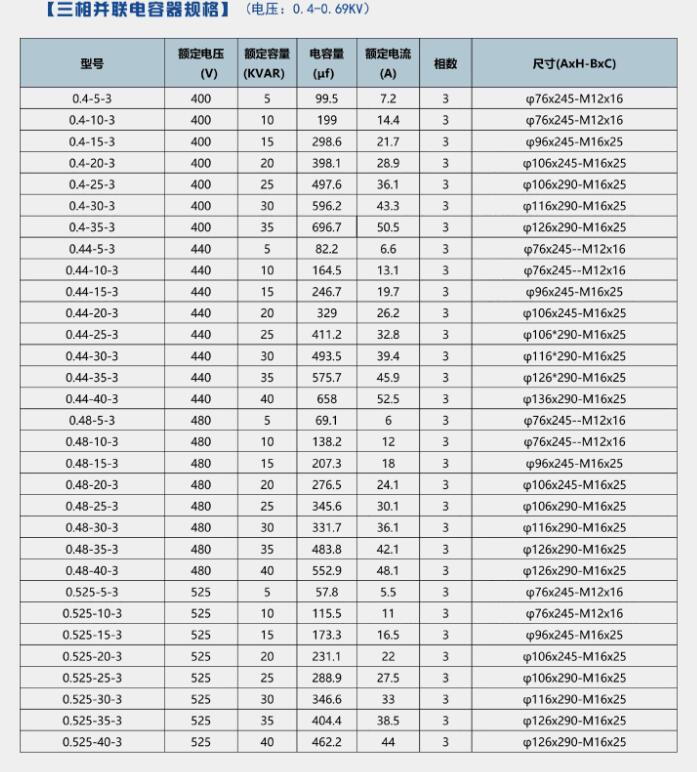

新款三相并联电容器

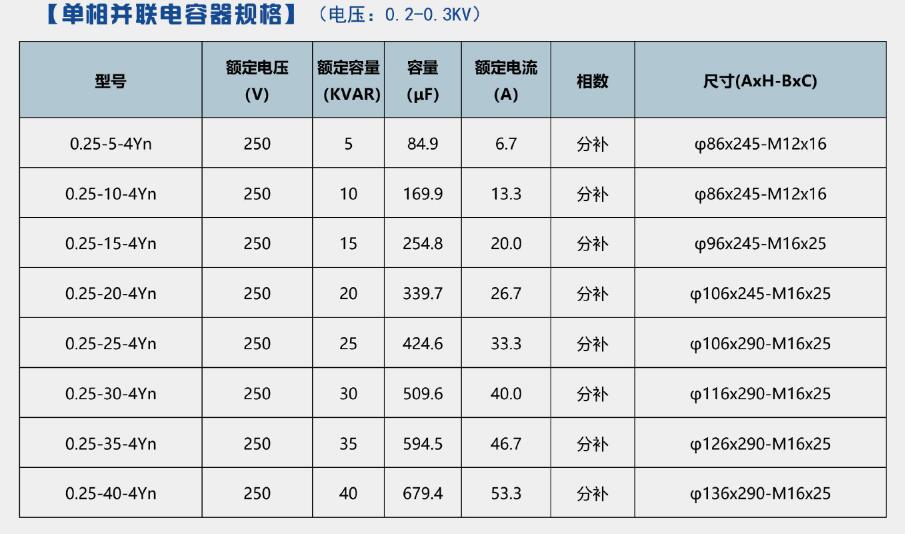

新款单相并联电容器

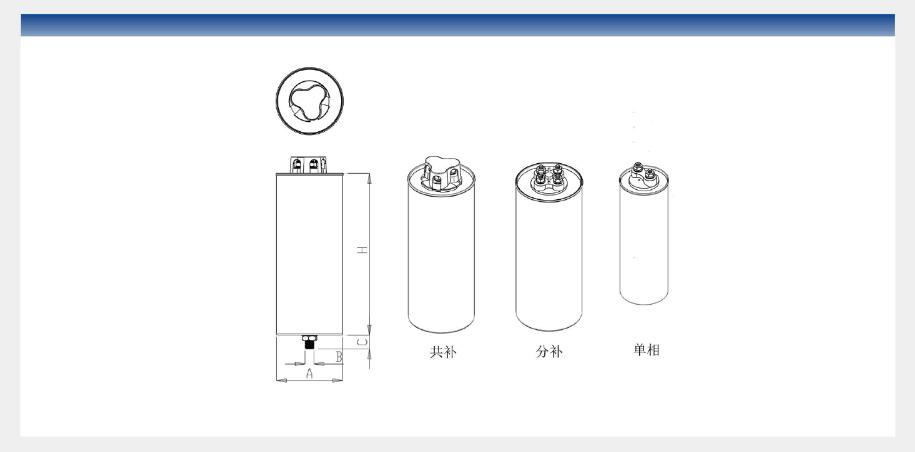

老款尺寸图

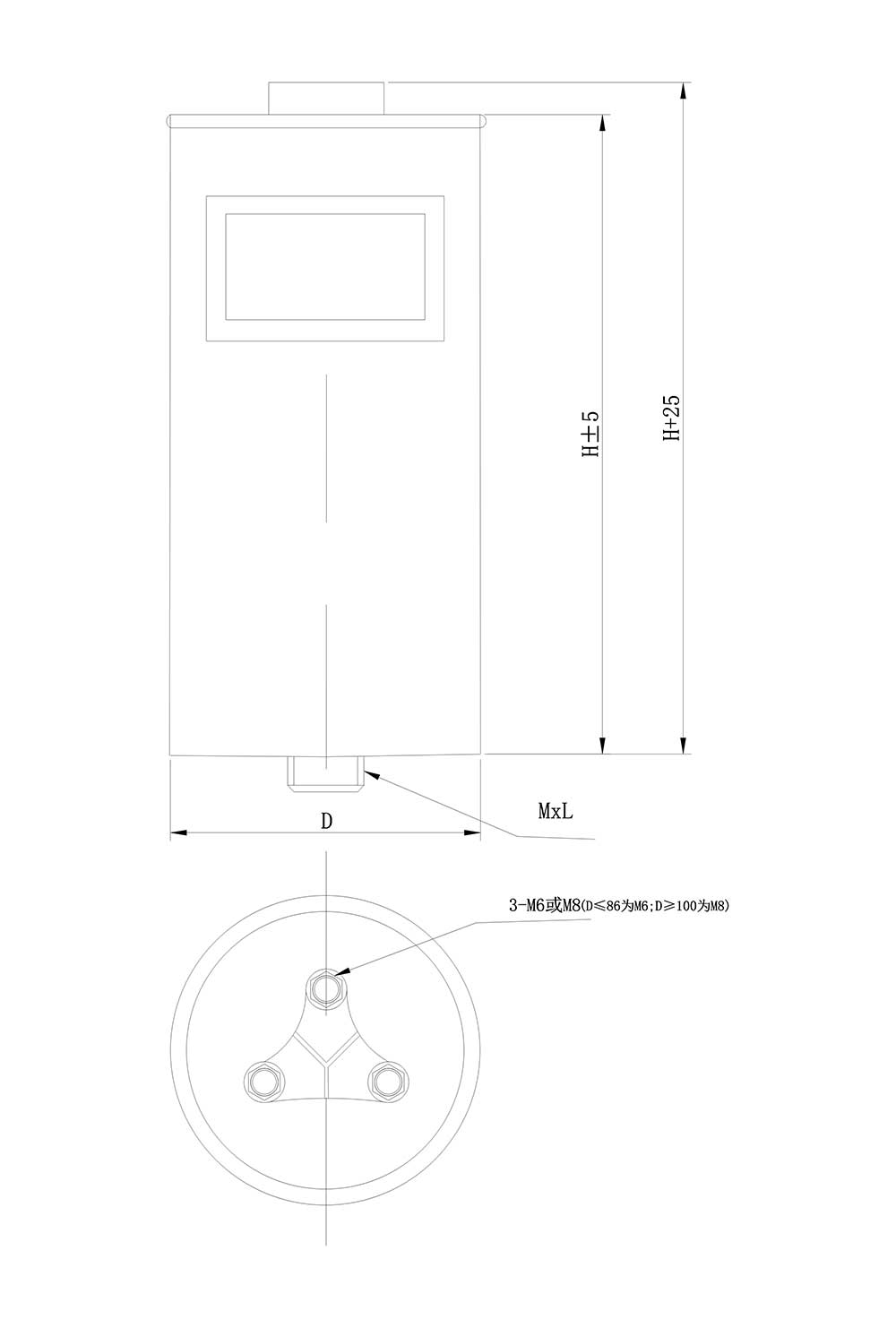

新款尺寸图
