EDR-12无功功率补偿控制器

产品概述

EDR-12控制器主要适用于低压配电系统电容器补偿装置的自动调节。采用高性能单片机为基本硬件和专用控制程序构造，由于充分利用了计算机的高速运算和逻辑判断力，使得本系统控制器真正做到了智能化控制。

功能特点

1.采用交流采样技术。

2.使用基波功率因数和基波无功功率为控制物理量，控制精度高，无投切震荡，谐波不敏感。

3.控制参数全数字操作，使用方便，一步到位，停电数据不丢失。

4.采用自动寻优的控制方案，减少投切次数，提高系统的使用寿命。

5.抗干扰能力强，能抵御从电源直接输入的2000V干扰脉冲，不死机不丢失数据运行稳定可靠。

6.数码显示电网功率，无功功率，电压，电流(一次侧)，控制参数。

7.具有手动运行和自动运行两种工作方式，方便用户的安装调试。

8.具有过压，欠电压判断显示并快速切除电容器组的功能，防止电容器组在过电压条件下运行。

9.电流取样信号的输入电阻小于0.05欧，可直接从计量回路中取出。

技术参数

A. 基本参数

额定电压: AC380 ±10%

额定电流: AC 0～5A

额定频率:50Hz ±5%

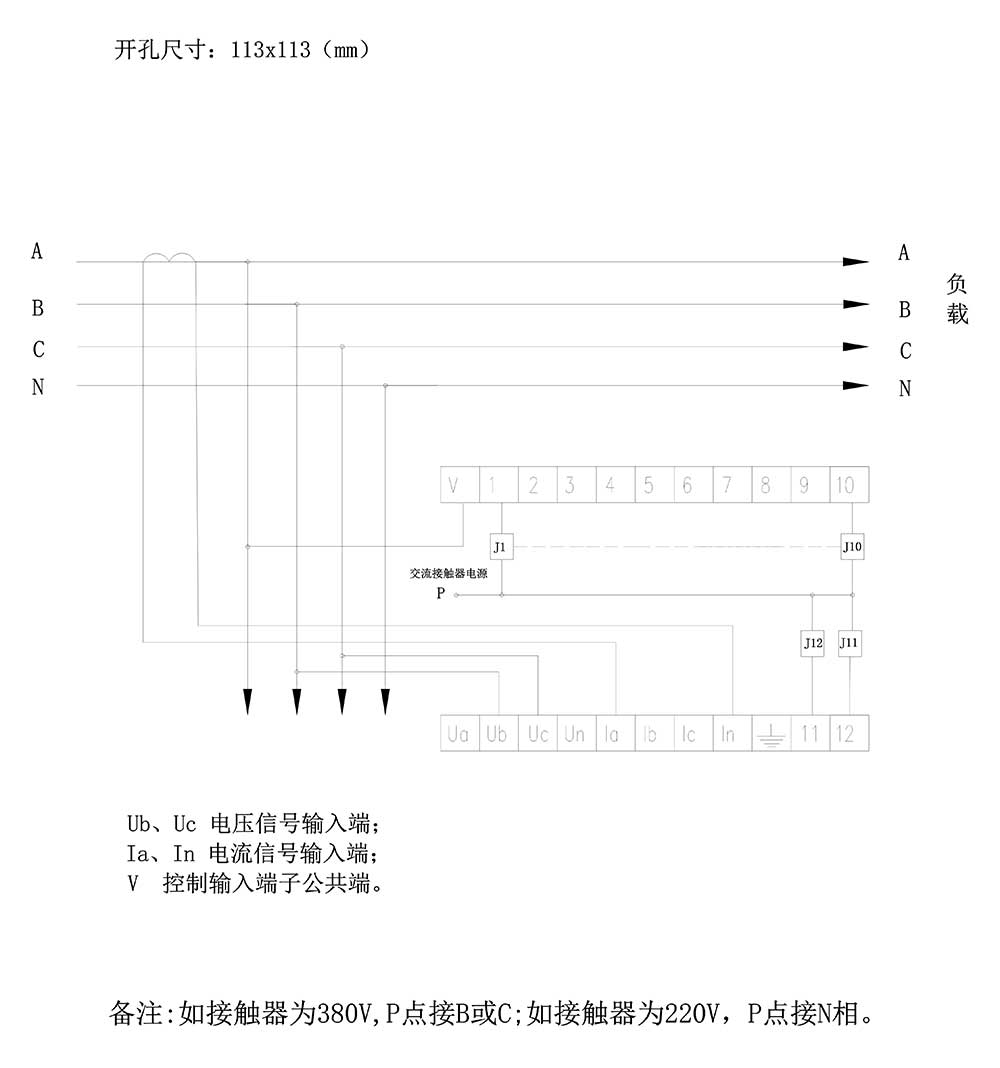

开孔尺寸: 113x113mm

B控制参数

灵敏度: 100mA

目标COS预置: 0.70～0.99: 步长0.01, 出厂预置0.98

投切延时: 1～250S

过压延时:380～500/230～260V: 步长1V,回差6V

欠压保护:340V/180V:回差6V

CT变化:50/5A―4000/5A；出厂预置500 /5A

电容容量: 0～125Kvar，每支路出厂预置10Kvar

触点容量:每支路380Vx5A/220Vx7A

C.测量精度

电压: ±1.0% 电流: ±1.0%

功率因数: ±1.0% 无功功率: ±2.0
